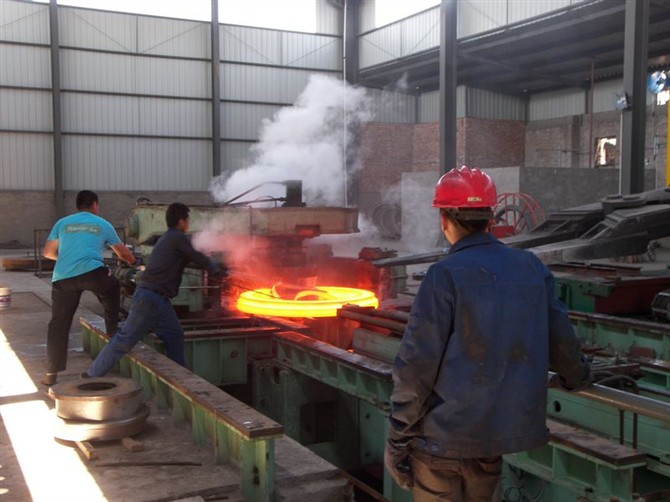

径向碾环机 D52K-1600MM

发布时间:2018-10-08人气:

卧式碾环机 数控径向扩孔机 D52K型

规格:
300-3000mm                      控制及操作方式:手动,半自动
设备构成:
卧式数控径向辗环机主要有下列部分组成:主传动、机身、主滑块、主辊、定心机构、测量装置、液压系统、液压管路、控制系统等组成。
技术特点:
操作时手动控制芯辊压力与速度及定心压力,可根据模具的改变轧制异形截面的环件,但是环件端面由模具控制高度,环件冷却后产生部分凹陷。环件圆度较其他设备大幅度提高;
不需熟练工人操作,操作简单;
主要用途:
D52径向数控辗环机是加工高质量的无缝环形工件的先进设备,主要用于轧制轴承内外套圈、齿轮圈、管道法兰、轮毂、回转支撑、起重运输机上的旋转轮圈、大容器的加强圈、飞机发动机的壳体与机匣等锻件,可轧制碳钢、不锈钢、钛合金、铜合金、铝合金以及高温合金等材质环形件;该机上位机采用工控计算机,下位机使根据主机的需要采用德国西门子S7-1500系列可编程控制器,并具有多种智能模块,采用目前工控行业最为稳定快捷的总线通讯、A/D模块、D/A模块、COUNTER模块及各种I/O模块等。上位机管理软件采用了更为先进的windows      界面,操作更为简便,鼠标键盘方便快捷,使用方便,界面友好。


主要参数
径向D52K系列 630 1000 1600 2000 3000
环尺寸(mm) 外径 220-630 350-1000 400-1600 450-2000 500-3000
高度 160 250 300 350 400
机器参数 径向轧制力KN 500 800 1000 1250 2000
碾压线速度(m/s) 1.3 1.3 1.3 1.3 1.3
驱动功率Kw 110 200 280 355 500
平面尺寸(mm) 长度 5230 7500 9000 10000 12700
宽度 1900 2200 2500 3500 4100
地面上高 2530 3600 3600 4000 4300
